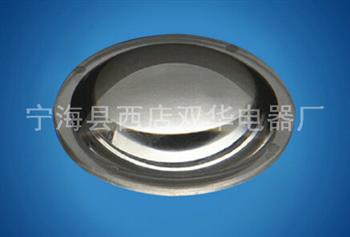

光學工礦燈透鏡的質量直接影響照明效果、光斑均勻性和燈具壽命。目視檢查是生產、安裝和維護過程中的關鍵環節，需從多個維度進行細致觀察。
建議在500-1000的均勻白光下進行，如L D面板燈或自然光,避免強光直射或陰影干擾。檢查臺面需無塵、無油污，防止誤判。放大鏡5-10倍。無塵布、酒精清潔用。標準光源。黑色背景板，用于觀察適光均勻性。用無塵布蘸取少量酒精擦拭透鏡表面，去指紋、灰塵等污染物。避免使用粗糙布料或含研磨劑的清潔劑，防止刮傷光學面。在標準光源下，以30至45°角度觀察透鏡表面。輕微轉動透鏡，利用光線反射發現細微劃痕。輕微劃痕允許少量存在，但不得影響光學性能。裂紋無論大小均不可接受，需報廢處理。透光觀察，檢查內部是否有氣泡、黑點或異物。使用放大鏡確認雜質是否位于光學關鍵區域，如出光面中心。氣泡直徑0.3mm，且不在光束路徑中心區域可接收。雜質直徑0.2mm,且不影響光斑均勻性。在黑色背景板前透光觀察，檢查是否有霧狀不均勻或微小凹凸。可接受輕微麻點允許存在，但不得導致光斑出現明顯暗區。將透鏡安裝在標準LED模組上，觀察光斑是否均勻。使用照度計測量不同區域的亮度差異。出現明顯光斑暗區或亮斑,為不合格現象。在標準D65光源下觀察透鏡顏色是否一致。對比多個透鏡，確保批次一致性。明顯黃變、藍變或霧化現象為不合格現象。用手指輕觸透鏡邊緣，感受是否有尖銳毛刺。用放大鏡觀察邊緣是否光滑。允許微小毛剌，但不得影響安裝或造成隱患。將透鏡安裝到燈具上，檢查是否貼臺、無松動。不合格現象卡扣不匹配、翹曲變形導致漏光。確認透鏡與密封圈的配合度，防止粉塵/氣體滲透。檢查是否有應力裂紋，可能影響防爆性能。耐溫測試80℃下觀察是否變形或黃變。紫外老化測試長期戶外使用需防UV涂層檢查。
環境準備→確保光照、清潔度達標。
初步觀察→檢查表面劃痕、氣泡、雜質。
透光測試→驗證光斑均勻性、色偏。
結構檢查→確認邊緣完整性、裝配適配性。
測試→防爆、耐溫等額外項目，視應用需求。
光學工礦燈透鏡的目視檢查需極其細致，任何微小缺陷都可能影響照明質量。建議結合自動化檢測提高率，但人工目檢仍是不可或缺的環節。
